通過前兩期初級案例的學習，對噴涂顯像劑、粘貼標志點、三維數據采集、點云數據處理、坐標對齊等操作已經有一定的掌握。接下來“簡易模具”案例帶我們進一步學習貼點部位、鏡像特征、面片擬合。讓學員學習分析模型，如何對整體模型進行合理的拆分建模，使其能夠熟練使用逆向工程軟件的命令。

感興趣的話就接著看下去吧。

掃描儀對模型進行掃描，使用【測量】命令采集點云數據，從多個方向采集的點云數據，自動拼接，待軟件計算完成即可輸出網格面片數據。

注意：① 點云采集前提要保證掃描儀顯示四個標志點，否則無法正常掃描采集數據

          ② 在模型點云數據大致采集完成后，檢查點云數據是否存在缺失的特征，若還存在缺失的特征，則需再次進行“測量”以補充缺失的特征；若采集數據時特征掃描不全，則會大大影響后期的逆向建模時間，降低工作效率。

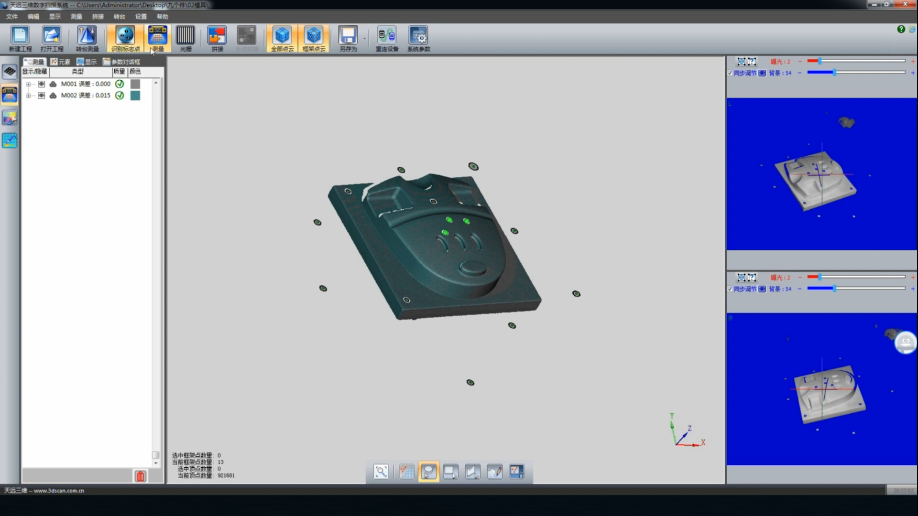

（△ 采集模型點云數據）

處理點云數據的方法與前兩期學習的大致相同，刪除非連接項和體外孤點?！痉庋b】后點云數據轉換為網格面片。方便處理瑕疵，選擇【全部填充】，取消選擇最大項設置為3，自動修護面片上的孔洞。點云數據處理完成，可輸出STL文件進行模型重構。

注意：① 使用“減少噪音”命令，優先勾選“自由曲面形狀”。

② 應用“體外孤點”時，敏感度一般設置為85，敏感度數值越大則判斷主體點云外的雜點越多，可能會對模型外觀以及特征造成影響。

③ 修補破損面片區域可使用“填充單個孔”命令，選擇需填補的面片輪廓后再次點擊命令即可自動修補孔洞。

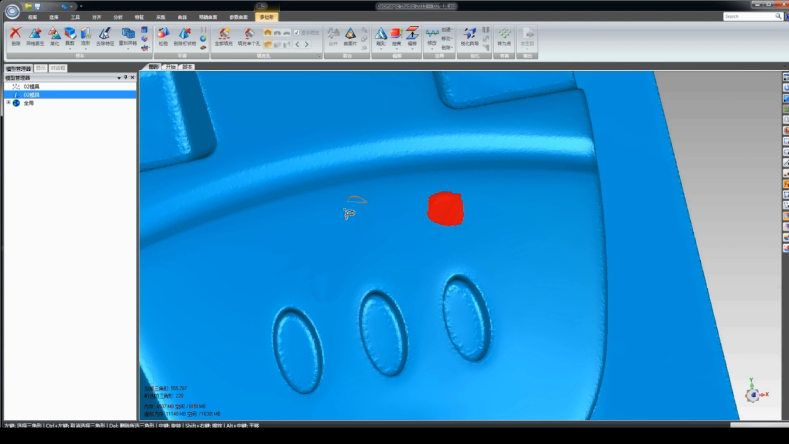

（△ 處理模型表面瑕疵）

全局坐標對齊。將網格面片數據導入到Geomagic Design X軟件中，建模前首先對齊全局坐標。靈活使用【領域組】命令創建領域，為了方便后期進行手動對齊坐標系，需要將底座的上表平面進行涂抹，涂抹的區域越大越好，后期擬合得出的曲面會更加精準。然后手動對齊模型全局坐標。

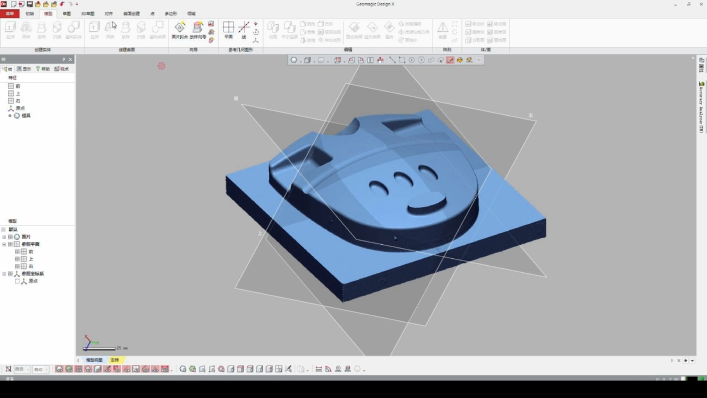

（△ 導入網格面片數據）

逆向建模。操作方法與上期一致?！局本€】命令，選擇面片草圖輪廓處理直線。使用面片草圖繪制輪廓，使用【畫筆】命令在所需擬合的特征處進行涂抹，生成面片領域組。直到將領域組上的曲面擬合創建，接下來修剪多余的面片。使用創建的曲面剪切實體后得出特征，隱藏創建的曲面，繼續創建下一個特征。

注意：① 逆向建模時若遇到拉伸高度無法確定的面片，可通過縮放視圖大小，盡可能逼近面片即可。

② 對于較為規整的基本體，可通過面片草圖直接提取曲線進行基本體創建。

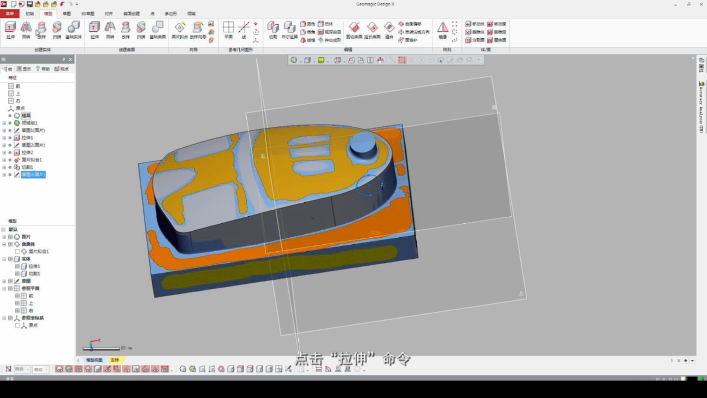

（△ 創建案例基本特征）

本期中級逆向反求建模學習到此結束啦，感謝觀看，歡迎指導。感興趣的話多多留言、點亮在看、隨手轉發。關注3D經緯，學習3D打印不迷路。
